tex-A8 con clock 667 MHz e per il touchscreen si
può scegliere fra il 7” con 800x480 pixel oppure il
10” e il 15”, entrambi con 1024x768 pixel.
Per tutti la dotazione prevede una RS232, una
RS232/422/485, una Ethernet e una USB, men-
tre l’alimentazione è ammessa da 11 a 36 Vdc,
con un consumo che sale da 5W del modello più
piccolo ai 25W del più grande. Questi pannelli
HMI sono dotati del software di sviluppo Panel
Studio che consente di realizzare i sinottici per
la gestione delle applicazioni SCADA complete
e incorpora i driver dei PLC più diffusi, permet-
tendone l’interoperabilità anche se di costruttori
diversi.
Nella versione Plus il tool ha il supporto multi-
lingue e consente inoltre di implementare nu-
merose opzioni grafiche gestibili dal touchscreen
come allarmi e report personalizzabili.
Vipa Italia
ha aggiunto nella famiglia EcoPa-
nel i due nuovi pannelli operatore TP610LC e
TP615LC, con display touchscreen di 10,4” e 15”,
entrambi XGA con 1024x768 pixel caratterizza-
ti da robustezza, da rapidità di configurazione e
semplicità di utilizzo.
La CPU è ARM Cortex-A8 con clock di 1 GHz e
viene affiancata da 256 MByte di memoria Ram
e 128 MByte di Flash, mentre la dotazione preve-
de due porte Ethernet indipendenti, una RS232,
una RS232/422/485, una USB, una MPI-DP e
uno slot MMC/SD Card.
Il case è di alluminio e a bordo sono già integra-
ti il sistema operativo WinCE6.0+ e il software
Runtime Movicon Basic. Nella stessa famiglia si
trovano anche i pannelli TP604LC e TP607LC
con touchscreen di 4,3” WQVGA da 480x272 pi-
xel e 7” WVGA da 800x480 pixel, entrambi con
case in plastica.
La CPU è ARM 11 con clock di 533 MHz, affian-
cata da 128 MByte di RAM, 128 MByte di Flash
e dalle stesse interfacce dei modelli più grandi. È
inoltre possibile usare un unico editor con grafica
vettoriale, per realizzare progetti Movicon Scada
completi di funzioni personalizzabili per la ge-
stione degli allarmi e dei report.

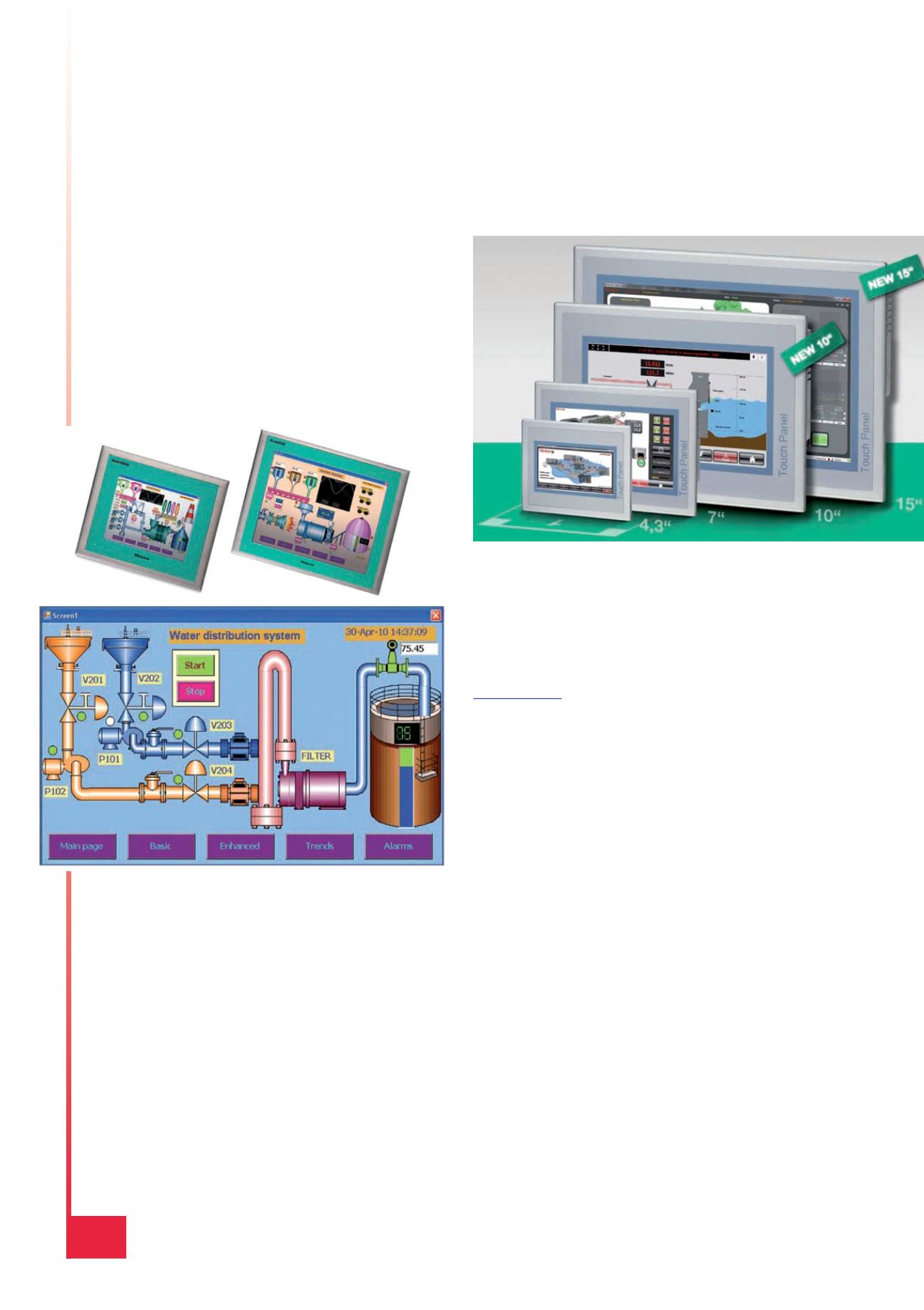

Fig. 7 – Vipa Italia aggiunge due nuovi Touch
ecoPanel con display da 10,4” e 15” robusti,
rapidi da configurare e semplici da usare grazie
al software Runtime Movicon Basic incluso
Fig. 6 – Sisav fornisce i pannelli HMI Brainchild
certificati IP65 o IP66 insieme al Panel Studio
che permette l’interoperabilità fra PLC di co-
struttori diversi e consente di personalizzare la
grafica nei touchscreen da 4,3”, 7”, 10” e 15”
