Transceiver wide band
per applicazioni radar e telecom
AV104 (Fig. 5) è una scheda transceiver con 2 cana-
li ADC e 1 canale DAC. Gli ingressi ADC supporta-
no fino a 3 Gsps di frequenza di campionamento e
10 bit di risoluzione, mentre l’uscita può funzionare
con clock fino a 3 Gsps e ha DAC a 12 bit. La lar-
ghezza di banda è maggiore di 4 GHz e la latenza
di minima di ingresso uscita (misurata dall’ingres-
so ADC fino all’uscita DAC, includendovi il ritardo
di propagazione interno alla FPGA) è inferiore a
26 ns. Oltre che per applicazione radar e telecom,
la AV104 può esser e impiegata anche in apparti
per guerra elettronica in sistemi ECM (Electronic
countermeasures) e DRFM (Digital Radio Fre-
quency Memory). AV119 è invece un transceiver
per applicazioni in banda L/S con 2 canali ADC a
12-bit/2.5 Gsps e 4 canali DAC a 16-bit/2.5 Gsps con
interpolatore 1:2-32 e modulatore IQ integrati. La
banda passante in ingresso/uscita è >di 5 GHz e la
scheda è in grado di gestire segnali con larghezza di
banda istantanea fino a 1 GHz.
Come le altre schede presentate in precedenza, an-
che AV104 e AV119 sono basate su FPGA Virtex-7,
integrano memoria a bordo, supportano protocolli
seriali di trasferimento dati e dispongono di micro-
controllore con porte USB ed Ethernet per scopi di
controllo e configurazione. Esistono nelle versioni
EAC4, EAC6, ECC3 ed ECC4 e sono supportate da
design ki firmware e software.
Transceiver QSFP per trasmissioni veloci
Le schede AV109 e AV112 sono transceiver
QSFP per applicazioni a elevato trasferimento
dati. AV109 (Fig. 6) integra 3 transceiver mentre
uno solo è presente sulla AV112.
Ogni porta può essere configurata con transcei-
ver ottico o per connessione su rame, entrambi
con capacità di trasferimento dati di fino a 40
Gbps su distanze, rispettivamente, di fino a 10
km o pochi metri. Sono presenti a bordo scheda
generatori di clock programmabili con supporto
per le frequenze richieste dai principali protocol-
li di comunicazioni seriale utilizzati oggi (come
PCIe, SFPDp, Fibre Channel, 1 GbE, Aurora,
SRIO, XAUI…).Entrambe le schede dispongo-
no di FPGA Virtex-7; AV109 supporta i modelli
485T e 690T mentre AV109 quelli 690T e 980T.
Le FPGA implementano 2 Fat Pipes per il Data
Plane, 1 Fat Pipe per l’Expansion Plane, 2 Ultra
Thin Pipes per il Control Plane oltre a 2 ulteriori
Ultra Thin Pipes user-defined. Come per le al-
tre schede ApisSys, sono presenti a bordo scheda
memoria DDR3 e Flash e microcontrollori.
I livelli di qualifica supportati sono gli stessi
come pure la disponibilità dei kit di sviluppo sof-
tware e firmware.
Riferimenti
[1]
[2]

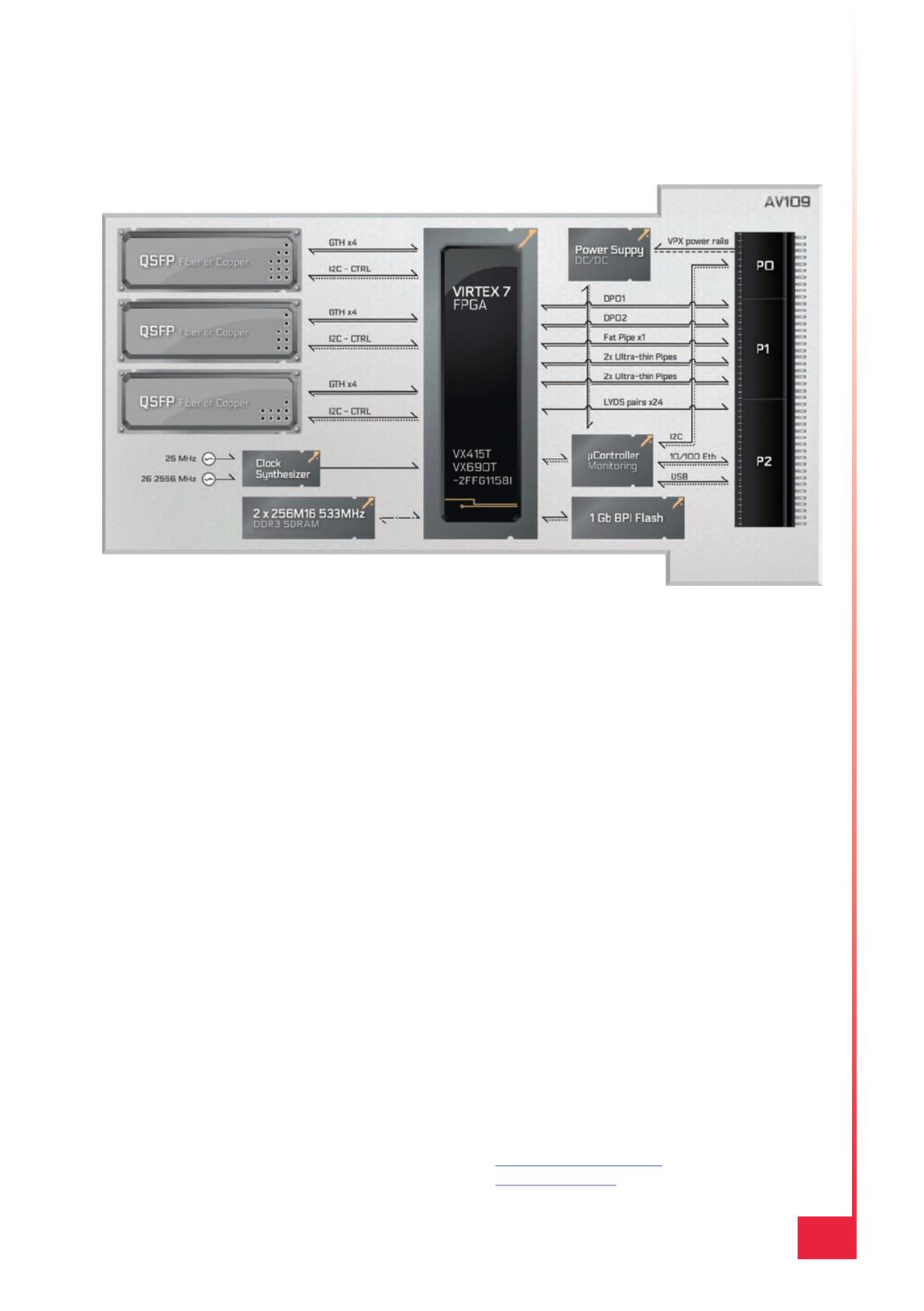

Fig. 6 – Schema a blocchi della scheda AV109
