periferiche e DMA engine PCIe; API software per

il controllo e la configurazione tramite porta PCIe,

Ethernet o USB.

Schede multicanale per applicazioni

radar phased array

AV107, AV113 e AV121 sono schede ADC multi-

canali ideali per applicazioni radar phased array.

AV017 dispone di 4 canali indipendenti che suppor-

tano campionamento fino a 2.5 Gsps, con risoluzio-

ne di 12 bit e Digital Down Converter integrato per

segnali con larghezza di banda (in banda base) di

120 o 240 MHz. L’accoppiamento in ingresso è di

tipo AC con larghezza di banda che arriva oltre i 5

GHz (con segnali con livello di ingresso di 6 dBm).

Ogni canale dispone di sintetizzatore di clock dedi-

cato con controllo fine di fase.

AV113 (Fig. 4) dispone invece di 8 canali operanti

fino a 1.25 Gsps e con 14-bit di risoluzione; la lar-

ghezza di banda in ingresso è fino oltre 2.3 GHz per

segnali con livello d’ingresso fino a 10 dBm. Ogni

canale dispone di due digital down converter con

fattore di decimazione da 1/2 a 1/16. Sono presenti

4 diversi sintetizzatori di clock.

Quattro canali ADC a 12-bit e 4.0 Gsps sono infine

presenti sulla AV121. La larghezza di banda di in-

gresso è maggiore di 3.5 GHz; è presente un unico

sintetizzatore di clock comune per tutti gli ADC e a

bassissimo jitter (»60 fs).

Come per la scheda AV101, anche per AV107,

AV113 e AV121 è possibile agganciare i sintetizza-

tori di clock impiegati a un segnale di riferimento

esterno (con frequenza compresa tra 10 e 100 MHz)

o ricevere il clock direttamente dall’esterno. È inol-

tre disponibile un ingresso di trigger con TDC a ele-

vata risoluzione (< 10 ps).

Le schede adottano FPGA Virtex-7 di tipo VX485T

o VX690T; dispongono di memoria DDR3 SDRAM

256M x 64 e 1 Gbit di memoria Flash BPI. La Fpga

implementa Data Plane con 2 Fat Pipes, Expansion

Plane con 1 Fat Pipe e Control Plane con 2 Ultra

Thin Pipe. Come indicato in precedenza, per pipe

si intende una singola connessione SerDes bidire-

zionale, che comprende quindi 2 linee differenziali;

una Fat Pipe, quindi, è un insieme di 4 pipe men-

tre una Ultra-thin Pipe include una singola pipe. A

bordo delle schede AV107, AV113 ed AV121 è pure

disponibile un microcontrollore per scopi di control-

lo e configurazione con interfaccia Ethernet e USB.

Tutte le schede sono disponibili nei livelli di quali-

fica EAC4, EAC6, ECC3 ed ECC4 e sono corredate

da design kit software e firmware.

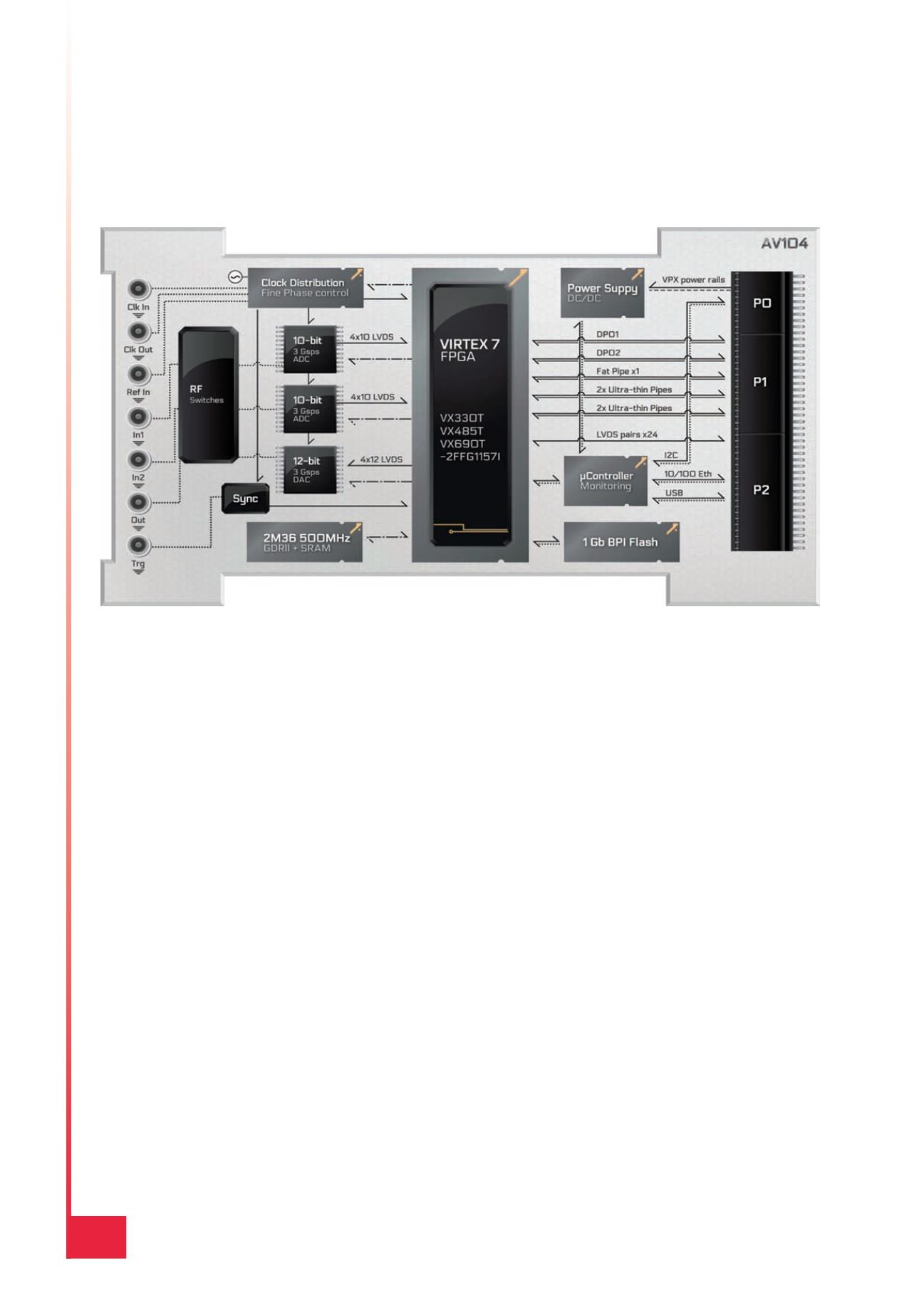

Fig. 5 – La scheda AV104, un transceiver per applicazioni wide-band in ambito radar e telecom
