golare in base alle condizioni luminose ambienta-
li l’intensità della retroilluminazione che arriva
a un massimo di 450 cd/m2 nella versione base e
a 1000 cd/m2 nella versione HB, nonché la risolu-
zione e la brillantezza dell’immagine video. Nel-
la dotazione troviamo un’interfaccia CiX CAN,
una seriale RS232, una RS422/485, tre USB 2.0
con corrente massima d’uscita fino a 5 A, una
porta Ethernet e una Gigabit Ethernet, mentre
l’alimentazione è ammessa da 18 a 32 Vdc per
un consumo medio a regime di 28W in tutto l’in-
tervallo termico da -15 a +55 °C con immunità
all’umidità dal 5% all’85% e resistenza agli urti
fino a 10g e alle vibrazioni fino a 0,7grms. Nella
stessa famiglia iX ci sono altri pannelli HMI che
Beijer specifica per le applicazioni estreme con
temperatura da -30 fino a +70 °C oppure per gli
impianti produttivi chimici e farmaceutici.
GE Intelligent Platform
ha aggiornato i di-
splay dei suoi pannelli operatore introducendo la
tecnologia brevettata QuickPanel+, che consente
di dotarli di funzionalità multi-touch molto si-
mili a quelle dei moderni smartphone, come per
esempio il tipico pinch-to-zoom che permette di
allargare istantaneamente le immagini fino al
400%, oppure lo scrolling e lo swipping, che con-
sentono di scorrere le immagini oppure sfogliar-
le come se fossero le pagine di un libro. Con il
browser in HTML5 il comando delle funzioni di-
venta più comodo e intuitivo oltre che più sempli-
ce, grazie ai menu interattivi. I nuovi GFA-2032
con display QuickPanel+ hanno CPU Freescale
i.MX535 basata sull’architettura ARM Cortex
A8 dual-core al clock di 1 GHz, con GPU 2D/3D
e hanno 1 GByte di memoria Sdram DDR3, 512
MByte di Flash e 512 kByte di Sram di backup.
Ci sono quattro modelli certificati IP65F, con di-
splay multi-touch in formato da 7” con 800x480
pixel, 10” e 12” SVGA da 800x600 pixel e SVGA
da 15” con 1024x728 pixel. Nella dotazione si tro-
vano due porte Ethernet, una RS-232, una RS-
485, tre USB 2.0 e uno slot SD/SDHC, mentre
l’alimentazione va da 12 a 24 Vdc con un consu-
mo massimo di 30 W.
Sistemi Avanzati Elettronici
presenta l’in-
tera gamma dei pannelli operatore
Brainchild
caratterizzati da soluzioni HMI user-friendly
facilmente installabili sia in orizzontale sia in
verticale e proposti con certificazione IP65, op-
pure in opzione IP66 per il contatto con alimenti,
bevande, farmaci, oli e gas.
Sono già disponibili cinque pannelli, tutti con si-
stema operativo WinCE 6.0 e nei primi due, con
touchscreen da 4,3” e 480x272 pixel oppure 7” da
800x480 pixel, la CPU è ARM 11 con clock di 533
MHz, mentre negli altri tre la CPU è ARM Cor-

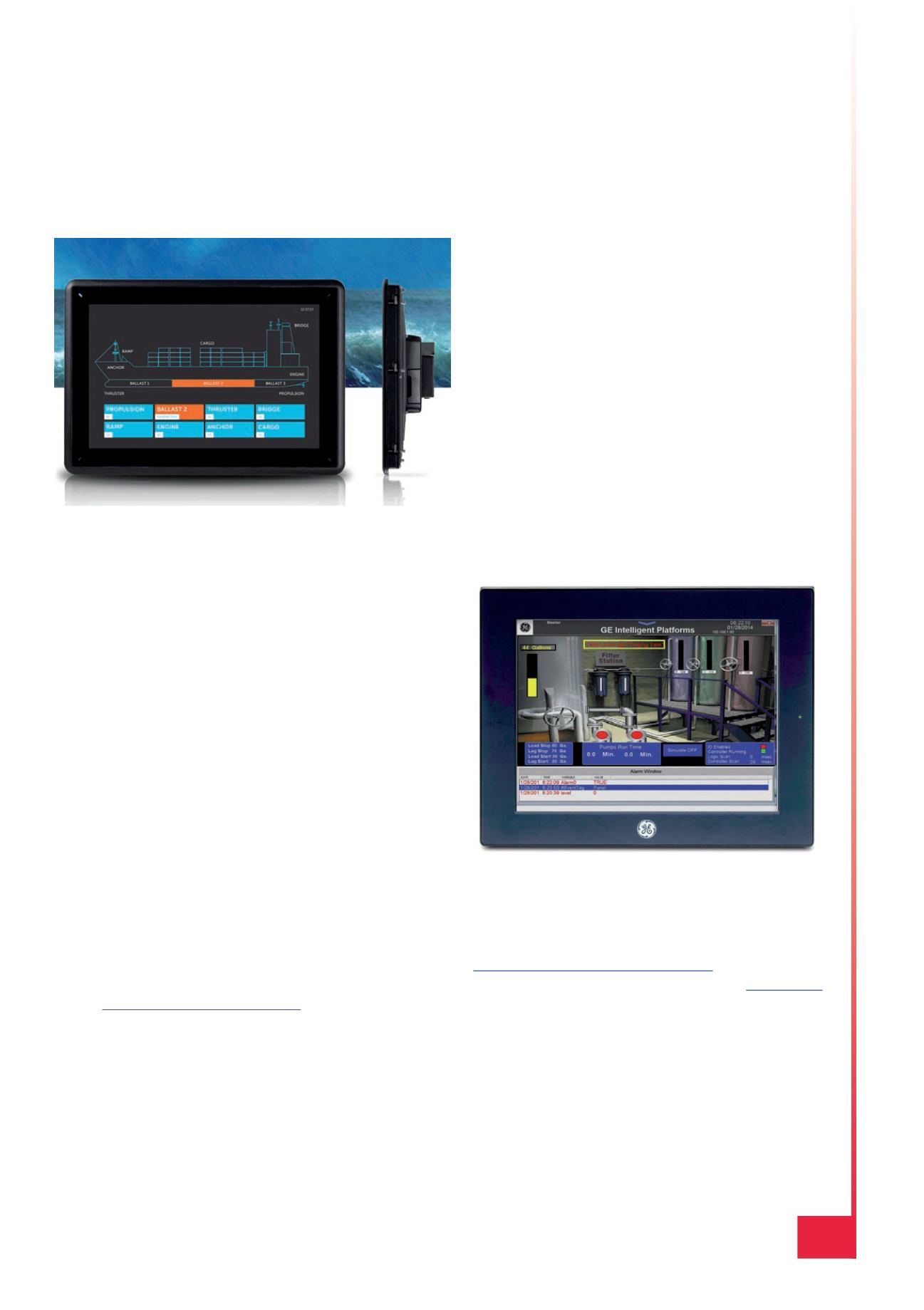

Fig. 4 – È certificato IP66 il pannello HMI
T15BM HB che Beijer Electronics offre per le
applicazioni off-shore, navali e sottomarine con
touchscreen ad alta definizione e brillantezza re-
golabile da 0 fino a 1000 cd/m2
Fig. 5 – La tecnologia QuickPanel+ introduce nei
pannelli HMI di GE Intelligent Platform le funzio-
nalità gestuali tipiche degli smartphone come
scrolling, swipping e pinch-to-zoom
