Fieldbus & Networks
ommon Industrial Protocol (CIP,
anche noto come Control and
Information Protocol) è uno stan-
dard aperto che riunisce sotto lo
stesso strato applicativo quattro
bus di campo per applicazioni di automazione
industriale: Ethernet/IP, Devicenet, Control-
net e Componet. Lo standard CIP è gestito da
Odva (Open DeviceNet Vendors Association -
www.odva.org) e può contare sul supporto
di centinaia di produttori e su un installato di
diverse centinaia di milioni di nodi. L’architet-
tura unificata di CIP permette di integrare in
soluzioni eterogenee, che sono di fatto indi-
pendenti dal mezzo di trasmissione, l’intero
spettro di nodi di una rete industriale, dai sen-
sori più semplici ai PLC, fino alle reti aziendali
che si affacciano su Internet. Dei sette strati
della pila ISO-OSI (fisico, collegamento dati, rete,
trasporto, sessione, presentazione, applicazione),
CIP occupa gli strati più alti, compresi tra quello
di sessione e quello applicativo. E sono proprio
questi strati superiori comuni che consentono
un’effettiva integrazione delle reti sottostanti,
tutte accomunate dal medesimo modello di
comunicazione di tipo produttore-consumatore.
L’utilizzatore è libero di scegliere il tipo di rete
Tutorial
di
Massimo Giussani
Fonte: www.pixabay.com
QUATTRO
PER UNO…
E CIP
PER TUTTI!
COMMON INDUSTRIAL PROTOCOL (CIP)
DEFINISCE UNO STRATO APPLICATIVO
COMUNE A QUATTRO BUS DI CAMPO
IN GRADO DI COPRIRE OGNI ESIGENZA
DI UN SISTEMA DI AUTOMAZIONE

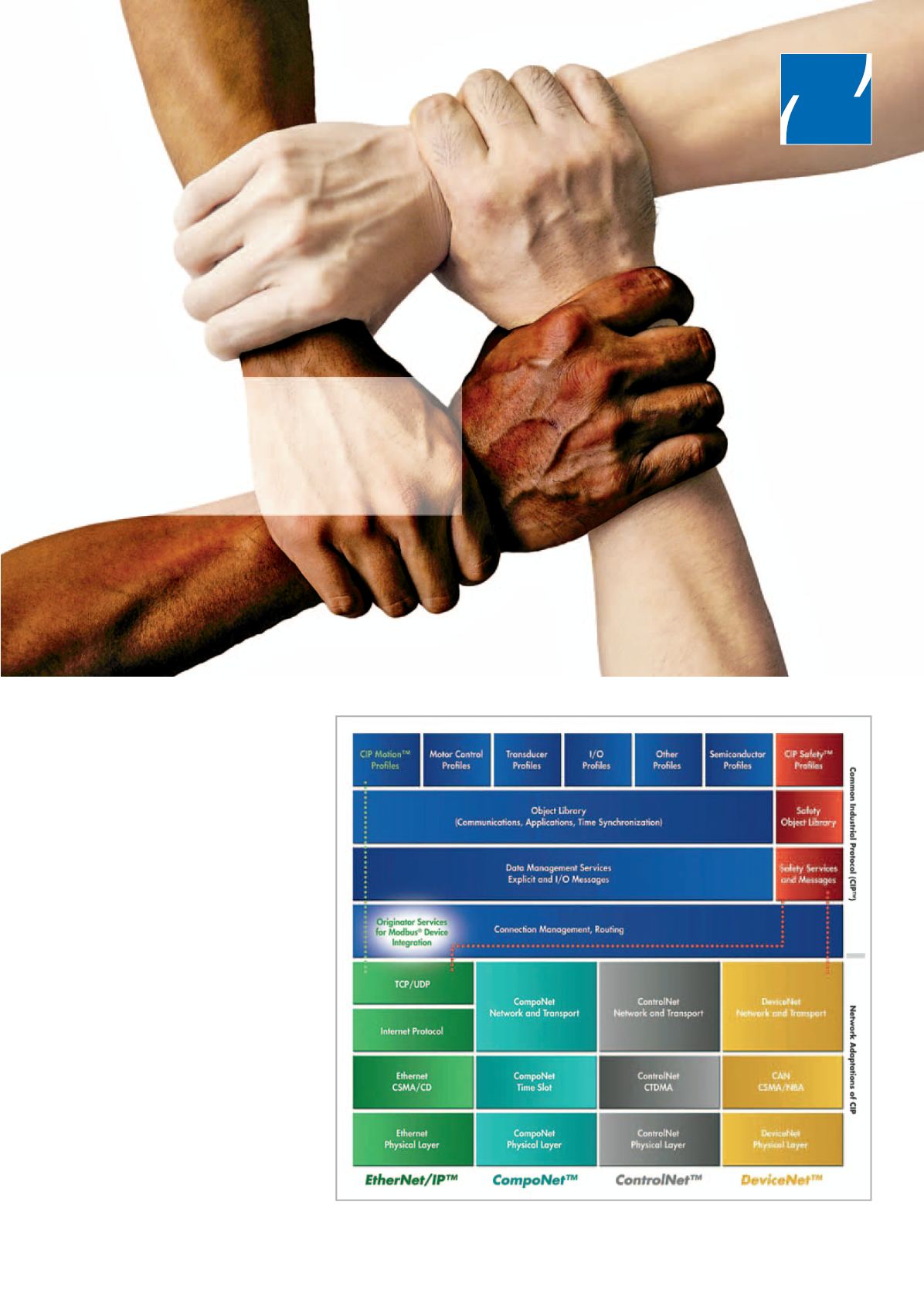

Ethernet/IP, Devicenet, Controlnet e Componet si appoggiano per gli strati alti della pila
