applicazioni sono in continuo aumento.
Dalla diagnostica medica e trasporto per
l’agricoltura di precisione e di intratte-
nimento, gli ingegneri di oggi sono chia-
mati a trovare nuovi modi per progettare
con maggiore intelligenza, connettività e
prestazioni. Senza contare che per farlo
è necessario ridurre i costi, il consumo
energetico e le dimensioni.
Le SBC sono disponibili in una vasta va-
rietà di fattori di forma “standard” e of-
frono ai progettisti una maggiore scelta
al fine di sfruttare la potenza di calcolo.
Ad esempio, è possibile oggi creare una
SBC compatta costruita su una soluzione
ARM-System On Module (SOM) con in-
tegrato lo standard 802.11a/b/g/n e Blue-
tooth 4.0 in un ingombro di soli 50 × 50
mm e solo 5-7 mm di altezza. Tale SBC
può fornire un efficiente livello di poten-
za di calcolo con un consumo di energia
notevolmente ridotto e a un prezzo im-
pensabile in quel formato fino a pochi anni fa.
SMARC (“Smart Mobility ARChitecture “) è un
versatile fattore di forma per applicazioni che ri-
chiedono bassa potenza (pochi watt), bassi costi
e alte prestazioni. In generale, i moduli SMARC
sono basati su processori ARM, che possono però,
essere dotati di altre architetture a basso con-
sumo come, per esempio, quelle basate su SoC
x86. Scegliere o progettare la giusta scheda SBC
per un’applicazione richiede, quindi, molte con-
siderazioni: potenza, fattore di forma, ma anche
requisiti di compatibilità, processore, memoria,
prestazioni, I/O e come ultimo ma forse più im-
portante, il sistema operativo (OS). I tipici siste-
mi operativi disponibili sono: Linux (con svaria-
te versioni),
Green Hills INTEGRITY
,
LynxOS
,
QNX
e
Wind River VxWorks
. Una varietà di
processori supportano Linux, ma non tutte le fa-
miglie di processori sono in grado di supportare
gli strumenti di progettazione di alcuni sistemi
operativi tra cui Wind River VxWorks 5.5 per lo
sviluppo di applicazioni di sicurezza certificate
secondo le norme RTCA DO-178B/C, EUROCAE
ED-12B/C e IEC 61508. Per le applicazioni che
richiedono queste scelte di sicurezza e certifica-
zioni, altre opzioni di scelta OS includono DDC-I
Deos, GreenHills INTEGRITY-178, Lynx Sof-
tware LynxOS-178 o Wind River VxWorks 653.
LynxOS-178 è il sistema operativo COTS di Lynx
Software Technologies. Il nuovo BSP 2.2.3 è l’ul-
tima versione della sicurezza RTOS (sistema
operativo real-time) che aggiunge il supporto per
System On Chip multi-core Freescale Power Ar-
chitecture QorIQ P4040.
Uno sguardo al mercato
Advantech
offre una varietà di Single Board
Computer, in particolare il nuovo MIO-5271 (Fig.
3) presentato nel 2014 con un fattore di forma 3.5
MI/O Extension (146x102 mm), basato su proces-
sori Intel Core di quarta generazione i5/Celeron
(piattaforma mobile U-series). Alcune carat-
teristiche principali sono le seguenti: DDR3L a
1600/1333 MHz, USB 3.0, SATA fino a 6 Gb/s
(600 MB/s). Questa SBC trova applicazione nei
settori a elevate prestazioni con connettività hi-
gh-speed.
Modulo di estensione MI/O integra diverse inter-
facce per computer single board che comprendo-
no PCIe, USB 3.0, SATA e DisplayPort, comple-
tamente personalizzate per soddisfare qualsiasi
esigenza del cliente.

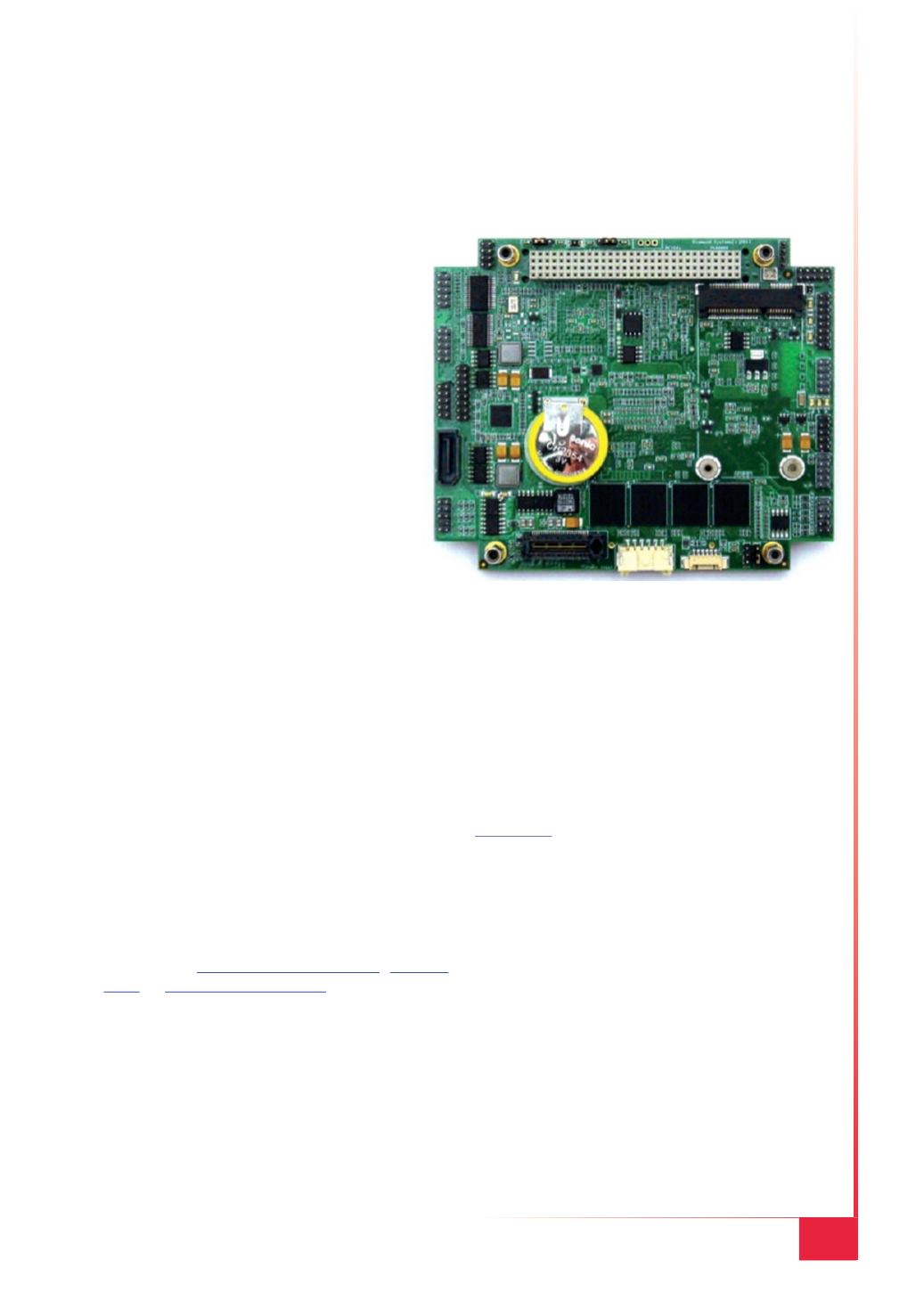

La scheda SBC Atlas di Diamond System (Fig.
4) propone un fattore di forma PCI/104-Express
con CPU dual core Cedar Trail N2800 e chipset
Fig. 4 – SBC Atlas di Diamond System
